Цена

$ 51 495 +НДС Уточняйте актуальную цену. Из-за сезонности спроса на подобное оборудование и различных поставщиков, иногда цена может ощутимо меняться в меньшую сторону.
  • Качественный сервис
  • Своевременная доставка
  • Тех. поддержка

Описание модели

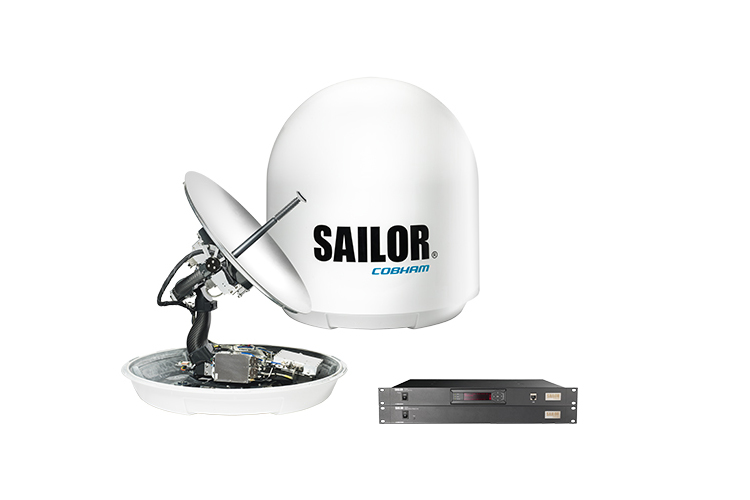

SAILOR 900 VSAT – совершенная стабилизированная антенная система Ku-диапазона для морских судов, созданная с тем же высоким качеством и превосходными характеристиками, которые позволили системе SAILOR десятилетиями удерживать лидерство в производстве профессиональных морских средств связи. Сотни систем, распроданных по всему миру в кратчайшее время реально устанавливают новый стандарт.

SAILOR 900 VSAT – простая и быстрая в развертывании, стабилизированная по трем осям антенна VSAT с превосходными радиочастотными характеристиками в метровом диапазоне. Всестороннее тестирование Eutelsat показало, что SAILOR 900 VSAT работает со всеми передовыми платформами VSAT, представленными на рынке.

Каждая антенная система SAILOR 900 VSAT проходит заводские испытания, оснащена стандартизированными радиочастотными компонентами высшего качества – 8-ваттным BUC (антенным преобразователем частоты), LNB (малошумными блокираторами), блоком управления объектами/диплексером, – и всего с одним кабелем между антенной и подпалубными помещениями. Антенна поставляется полностью сбалансированной, конфигурированной и не требует никаких предустановочных операций. Это позволяет экономить время и деньги, а также обеспечивает превосходные радиочастотные характеристики, делая SAILOR 900 VSAT наиболее экономичной антенной Ku-диапазона на рынке.

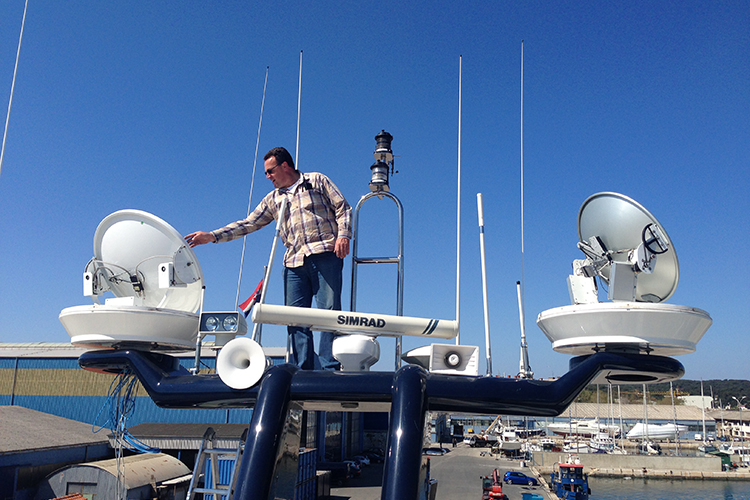

SAILOR 900 VSAT может работать с двумя антенными системами при одном модеме без необходимости в дополнительном блоке для управления этой функцией. Необходимость в этом возникает, когда судну необходима связь со спутником при наличии помехи этой связи. Соединением между спутником и модемом управляют два антенных контроллера SAILOR.

Тарифы VSAT >>>

Технические характеристики системы

  • Полоса частот: Ku / Ka-диапазон (VSAT)
  • Размер отражателя: 103 см/40,6 дюйма
  • Сертификация: Соответствует требованиям CE (морской вариант), ETSI, FCC
  • Рабочий диапазон источника питания: 20 - 32 В пост. тока (пусковое напряжение: 22 В пост. тока гарантировано)
  • Полная потребляемая мощность: 370 Вт пиковая, 175 Вт в обычном режиме
  • Полоса частот: Rx От 10,70 до 12.75 ГГц; Tx От 13,75 до 14,50 ГГц (расширенная).
  • Антенный кабель: Кабель от блока управления антенной (ACU) к надпалубному блоку (ADU) — Один коаксиальный, 50 Ом для Rx, Tx, модема ACU-ADU и питания.
  • Требования к кабелю от ACU к ADU: Радиочастотные потери при 1950 MHz < 20 дБ, 4450 MHz < 35 дБ. Сопротивление пост. току: < 0,9 Ом
  • Антенные разъемы: Гнездовой разъем типа N (50 Ом)
  • Техническое обслуживание, регламентное: Нет
  • Техническое обслуживание, внеплановое: Заменяются все электронные, электромеханические модули и ленты
  • Встроенное тестирование: Самотестирование при включении питания, запуск тестирования оператором и непрерывный мониторинг с записью ошибок в журнал
  • Выключение питания: Автоматический безопасный режим
  • Интерфейсы: 1 x разъем типа N для антенного радиочастотного кабеля (50 Ом)
    с автоматической компенсацией потерь в кабеле
    2 x разъем типа F (75 Ом) для диапазонов Rx / Tx к модему VSAT
    1 x Ethernet Data (управление по модему VSAT)
    1 x RS-422 Data (управление по модему VSAT)
    1 x RS-232 Data (управление по модему VSAT)
    1 x NMEA 0183 (RS-422) и NMEA 2000 для входа Gyro/GPS Compass
    2 x Ethernet (пользовательский)
    1 x Ethernet (ThraneLink, обслуживание, установка и т.д.)
    1 x ввод питания пост. тока
    1 x болт заземления
  • Входная мощность: 20-32 В пост. тока, 370 Вт пик., 175 Вт обычн.
  • Протокол модема (ABS): iDirect OpenAMIP и пользовательский протокол
    Comtech ROSS Open Antenna Management (ROAM)
    ESS Satroaming
    STM SatLink
  • Дисплей: Дисплей на органических светодиодах (красный), 5 кнопок, 3 независимых светодиодных индикатора и выключатель
  • Класс электробезопасности: IP20
  • Зоны, закрытые для передачи: 8 зон, программируемых по азимуту и возвышению
  • Поддерживаемые типы модемов: iDirect iNFINITI серии 5000
    iDirect Evolution X5
    Comtech CDM-570L/625L
    Comtech CDM-570L с ROSS (ROAM)
    Обычный модем VSAT
    Gilat SkyEdgeII
    STM SatLink 2900

Надпалубный блок

  • Тип антенны, опорно-поворотное устройство: Стабилизация антенны слежения по 3 осям (плюс автоматическое рысканье) со встроенным GPS
  • Тип антенны, система отражателей: Отражатель/вспомогательный отражатель, кольцевой фокус
  • Коэффициент усиления при передаче: 41,6 дБи норм. при 14,25 ГГц (без обтекателя)
  • Коэффициент усиления при приеме: 40,6 дБи норм. при 11,70 ГГц (без обтекателя)
  • Выходная мощность BUC (антенного преобразователя частоты): 8 Вт
  • Мощность эквивалентного изотропного излучателя :≥50,1 дБВт (вкл. обтекатель)
  • Малошумный блокиратор (LNB): 2 многополосных блока LNB (выбор полосы – при помощи ACU)
  • Приёмник слежения: Внутренний "широкополосный/модуляционный" и модем RSSI VSAT
  • Угол места: от -28° до +120°
  • Перекрестное возвышение: +/-42°
  • Азимут: Неограниченный (вращающееся соединение)
  • Колебания судна, комбинированные угловые мин.: Бортовая качка +/-30°, килевая качка +/-15°, рысканье +/-10°
  • Корабль, скорость поворота и ускорение:15°/с и 15°/с2
  • Колебания ADU, линейные: Линейные ускорения макс. +/-2,5 g в любом направлении
  • Захват спутника: Автоматически – со входом Gyro/GPS Compass
  • Ударная нагрузка: Военный стандарт MIL-STD-81 0F 516.5 (Proc. II), IEC EN 60721 -4-6
  • Влажность: 100 %, конденсация
  • Класс герметичности корпуса: IEC 945 открытый / IPX6
  • Ветер: 80 узлов (150 км/час) в рабочем режиме, 110 узлов (200 км/час) максимальная
  • Обледенение, максимально допустимое: 25 мм/1 дюйм
  • Солнечное излучение: 1120 Вт/м2 в соответствии с военным стандартом MIL-STD-81 0F 505.4
  • Безопасное отклонение от курса:1 м / 40 дюймов " в соответствии с EN60945

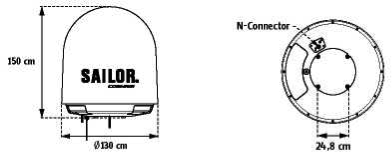

  • Размеры (габаритные): Высота: H 150 см / 58.9 дюйма; Диаметр: ∅ 130 см/51,3 дюйма
  • Вес: 126,5 кг/279 фунтов
